磁粉测功机选型规格表

型号

最大扭力(范围)N.m

最大转速(r/min)

5分钟内额定功率(W)

连续运行功率(W)

冷却方式

ZF100KB

0.4-10

0-4000

1200

1000

风冷/气冷/水冷

ZF200KB

0.8-20

0-4000

3000

2000

风冷/气冷/水冷

ZF300KB

1-30

0-4000

3800

2800

风冷/气冷/水冷

ZF500KB

1-50

0-3000

6000

4000

风冷/气冷/水冷

ZF1000KB

2-100

0-3000

7000

5000

风冷/气冷/水冷

ZF2000KB

5-200

0-1500

9000

7000

风冷/气冷/水冷

ZF3000KB

10-300

0-100

11000

9000

风冷/气冷/水冷

ZF5000KB

20-500

0-800

14000

12000

风冷/气冷/水冷

一、产品详细介绍:

1、概述:

本套系统主要根据GB-1032-2005《三相异步电动机试验方法》和IEC60034-2-1《旋转电机(牵引电机除外)额定效率和耗损的试验方法》设计的,能满足我国各种电机企业的测试需求;本套系统主要有:磁粉测功机及其测试系统由磁粉测功机、测功机控制器、电参数测量仪及采集装置、试验电源、操作台及电气柜、测功机台架/工装夹具及附件、电脑及专用测试软件组成,它可以任意改变被测电机的负载,直接测量出电机空载、负载及堵转状态下电机的输入电压、电流、功率及输出转矩、转速、输出功率及效率

2、特点:

(1)磁粉测功机结构:磁粉测功机是由定子、实心转子、激磁线圈、磁粉介质、支架、底板等组成,当磁粉测功机内部线圈通过电流时产生磁场,使内部磁粉按磁力线排成磁链,由磁粉链产生拉力变为阻止转子旋转的阻力,该力即为负载力矩。改变激磁电流即可改变负载力矩。

(2)自动校正、校准功能:除保留手动校准(包括正满度、负满度、调零)功能外,用户在电脑上可自动实现测功机全过程校准,校准过程明晰,校准数据可以存储在电脑上,可自动生成校准数据表格,并可打印输出。

(3)耐久功能:根据被试电机的要求,可以任意设置周期数、各时段时间、负载大小(包括空载、轻载、额定负载、超载、堵转、停止等)及正/反转等耐久工况情况,并自动显示设定的耐久曲线和实际运行的耐久曲线。

(4)测功机负载加载模式:励磁模式、定转矩模式、定转速模式、定电流模式;PID功能保证负载运行的动态响应快,运行更稳定。

(5)电机运行输入输出参数采样同步:输入电压、电流、功率、功率因数、频率与输出转矩、转速、输入功率、效率。在测量时具有同步采样,保证数据一致性。

(6)T-n特性测试功能:对于异步电机,T-n特性测试具有非常重要意义,从T-n特曲线上,可测试电机最大、最小转矩。

(7)自检功能:在测功机外壳,专门增加转矩、转速输出信号大小指示,以便于判断测功机内的拉力传感器和转速传感器工作是否正常;也可通过按下按钮给扭矩转速测量仪一标准的转矩信号,即可判断测量精度是否正常;还可以通过软件自动进入自检功能,对各个仪器,单元进行自检。

(8)抗干扰性:系统采用多层次丰富的电磁兼容的设计,能在各种恶劣的环境中保证测试精度。

二、性能指标:

1、转矩测量精度:±0.5%  (范围:20mN.m-5000N.m(个量程,手动切换)

2、转速测量精度:±0.2%  (范围:0-35000r/min

3、励磁电流:(0-2A(加载量)

4、功率:0-9999KW

三、工作环境:

1、温度:(040)

2、湿度:(20%75%)RH

3、大气压力: (86106)kPa

四、应用领域

  适用于大力矩而转速较低的场合。如启动电机恒力矩带载起动、异步电动机、直流减速电机及造纸、纺织等行业使用的恒张力控制等。应用场合:单相异步电机(洗衣机电机、油烟机电机、风扇电机、空调电机、压缩机电机)、罩极电机、直流电机、串极电机、电动工具、三相电机、同步电机、调速电机、步进电机、雨刮器电机、摇窗电机、汽车暖风电机、摩托车起动电机等。

四、试验项目:

1、空载试验:空载转矩(M)、转速(n)、输出功率(P

2、负载试验:

   A)、手动测试:通过调节励磁电流,测试出负载转矩(M)、转速(n)、输出功率(P);

B)、自动测试:通过上位机设定,直接自动加载励磁,自动绘制特性曲线。从而输出转 矩(M)、转速(n)、输出功率(P);

C)、定转速测试:负载转速(n),负载转矩(M),负载输出功率(P)转速定点值设定(SET_N)定点系数(比例P、积分I、微分D)

D)、定转矩测试:负载转速(n),负载转矩(M),负载输出功率(P)转速定点值设定(SET_M)定点系数(比例P、积分I、微分D)

3、耐久测试:负载转速(n),负载转矩(M),负载输出功率(P)耐久次数(Num),耐久报警下限(ALARM_D

4、失步测试:负载转速(n),负载转矩(M),负载输出功率(P)失步值,自动斜率加载时间(AEC_T)自动斜率加载满偏量(AEC_M)

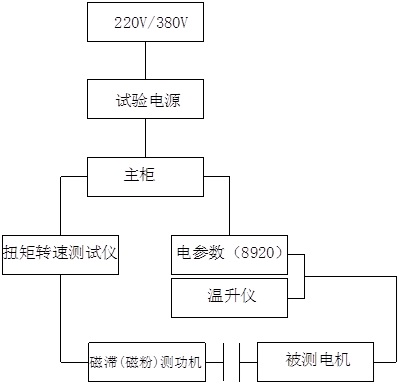

五、系统原理框图

六、磁粉测功机系统主要配置清单

序号

系统

模块

子模块

技术说明

1

结构

负载部分

磁粉测功机

ZF100KB

2

工装夹具

治具(一维台、三维台)

根据客户样机设计工装夹具

3

联轴器

实配

4

防护罩

实配

5

测试平台

铸铁平板

HT200

6

钢板平台

45#

7

方管/铝型材台架

选配

8

标定工装

量臂

实配

9

砝码

实配

10

冷却系统

标配水冷系统

配水泵、水箱、管路

11

特制强制冷却系统

选配

12

电气

测控柜

卧式柜/立式柜

钣金喷塑

13

8路集线器

多工位切换使用

14

控制电路

各元器件、配线等

15

测量仪器

转矩转速测量仪

测转矩转速

16

三相电参数测量仪

测电参数

17

温升仪

测温升用

18

信息配套

工控机

工业专用

19

显示器

17寸/联想

20

打印机

喷墨/激光打印

21

试验电源

单、三相接触式调压器

选配

22

单、三相油浸式自冷感应调压器

23

变频测试电源

24

直流稳压稳流电源

25

大功率变频电源

26

软件

稳态试验

空载

测试不加载,输出变速器运行相关参数

27

负载

测试加载,输出变速器运行相关参数

28

过载

测试过载扭矩保护器,查看电机运行相关参数

29

售后

售后服务

运输

我司负责运输设备

30

上门调试

专业工程师上门调试

31

现场布局

专业工程师上门指导现场布局

32

现场培训

专业工程师负责一对一式教学
