04智能型电机出厂综合测试系统应用
04智能型电机出厂综合测试系统应用
产品详情

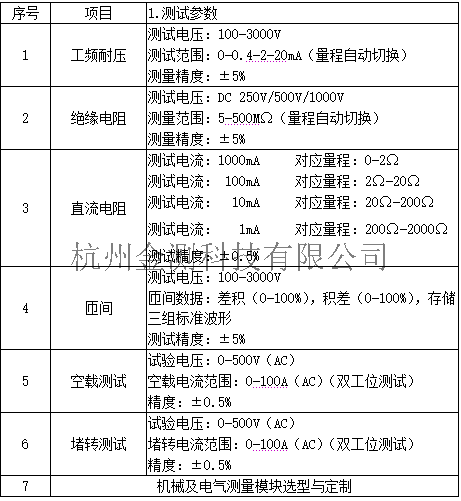

一、测试项目选型参数表

二、系统详细介绍:

1.概述:

电机出厂测试系统,可测试交流单相电机空载时的输入电压;输入电流;输入功率;并综合了耐压、低压启动的测试。该测试系统主要由试验电源、测试系统柜组成。具有测试速度快、精度好等优点;

2.设计标准:

二、设计标准:

1、GB/T1032-2012《三相异步电动机试验方法》

2、GB/T9651-2008《单相异步电动机试验方法》

3、GB/T1311-2008《直流电动机试验方法》

三、系统功能特点:

1、系统设计贯彻开放性理念,实行模块化,标准化设计,结构简单,便于维护。

2、系统可以实现直流电阻、工频耐压、绝缘电阻、匝间测试、空载测试、堵转测试(启动法)等的高速测试;亦可根据订货要求增加转速、噪声、振动等测试。

3、可根据测试需要选择其中任意一项测试项目进行测试。

4、可选择300种电机型号,自动判断;不同型号电机标准可贮存并可以随时调用。

5、可输入每种电机测试标准的上、下限,主、副匝间绝缘标准特性参数自动计算,长期保存。

6、有多种型号出厂参数输入、存储功能,并能够方便调出。

7、测试项目单项、多项可选,并能够自动判断,不合格发出报警-引至室外。

8、能自动和手动保存检测数据及曲线。

9、系统管理权限化,系统管理员拥有设置、编辑、删除各种型号电机的参数设置及模型配置的权力;测试操作员只能在当前选中的“电机型号”下测试及操作。保证系统的日常管理专业化,并便于维护。

10、各检测项目可选择或屏蔽,并可任意设定判定合格标准,遇检测结果数据超标自动声光报警,并可设定不合格中止测试或不合格继续测试,灵活的控制选择,更人性化。

11、满足用户高速测量需要:测量时间从0.2-999S可任意选择,测量速率可以在100mS、200 mS、300 mS、500 mS、1000 mS范围内任意设置。

12、实时显示每项测试数据,不合格的项目有声光报警功能。

13、工频耐压、匝间电压可任意设定自动产生稳压(采用IGBT/PWM脉宽调制方式),测试数据不受外界电网电压波动影响,耐压电压输出具有缓升、缓降功能,避免因过冲而导致测量数据不准确或损坏被测品的现象。

14、实时监测环境温度,并开启或关闭实际测试电阻值折算到设定温度值的功能。

15、启动法测试电机的堵转电压、堵转电流、堵转功率,强大的波形实时显示功能和独创的模型算法,保证测试数据有很好的重复性,可与机械法相媲美。同时可开启/关闭堵转时电压实际测量值折算至设定电压值时堵转电压、电流、功率。

16、自动抵消、修正测试系统固有的耐压漏电流、绝缘电阻,提高系统整体精度。

17、三相电机测试线圈匝间时,可提供单台电机绕组互相实测比较法或三相绕组标准波形比较法,满足用户的习惯。

18、系统不仅能自动校准各项目参数,而且能方便进行功能自检工作,实现系统快速的自身故障自动诊断判断,以利系统出现故障后的现场快速诊断及修理。

19、丰富的电磁兼容(EMC)技术应用(如接地、屏蔽、隔离、滤波等手段)及良好的制造工艺的保证,确保了系统的可靠性及抗干扰能力,在干扰、火花、高压、强电冲击的环境下,系统均能稳定可靠运行。

20、空载测试具有多工位同时接入功能,方便客户对批量电机的同时空载运行和预热,并帮助用户对电机异常的判断。

21、强大的数据管理功能,统计电机的测试数据,并可形成数据报表。报表分布:年、月、日统计报表,电机出厂质量分析报表。可查询每个型号电机的监测数据结果(按型号、编号、日期、项目、合格/不合格)等条件查询,并形成统计报表。

22、可按订货要求增加远控功能。

23、可按订货要求增加条形码扫描功能。

24、可按订货要求订购中英文测试软件。

25、可按订货要求订购系统现场校准样件,方便用户现场定期校验。

26、单工位,双工位,五工位,十工位可选,满足用户灵活选择,适应测试效率和产量需要。

27、系统操作台采用立式或卧式可选。

28、针对大功率电机,系统默认设有“运行”功能,给电机施加额定电压进行空转,时间由客户自己控制,满足客户在电机检测前进行如振动、噪声等部分机械检查。
